导读：一般来说，购买整流桥之后都需要提前测量整流桥的好坏，或者部分样品上机进行测试。如果不经测量直接安置到电路板进而上机，像市面上存在的一些劣质整流桥就不易被察觉，安装生产就很容易造成客户损失。

针对众多客户提出来的，如何测试整流桥的问题，下面就由强元芯电子的专业工程师为您解说一下测量整流桥的方法。

整流桥具体参数大小的测量过程中主要有两个问题：
问题一：如何判别整流桥极性？



桥堆上有四个引脚，其中有两个引脚是交流电源的输入端，用“AC”表示，另外两个引脚是直流输出端，用“+”、“一”表示。对标有“AC”符号的引脚可互换接入交流电源，而对“+”、“一”引脚则不能互换使用。引出脚的标示一般在桥堆的顶端或侧面。但有的桥堆只标“+”极标示，而“一”极则在正极的对角线上。另外两引脚为交流输入端。若不能直接判别，也可用万用表欧姆档测量。
　

　

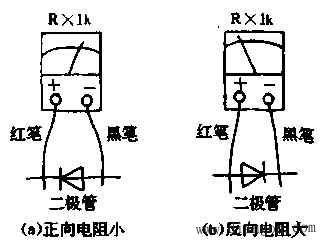

由上图可知，利用万用表，简单更换接线端，便可以快速地测试出桥堆的正负极性。
　　
万用表测量电性参数应该如何操作呢？

第一步：将万用表设置到测量电阻的模式，档位为20K欧姆（LOGO位置指向档位），测量二极管正向电阻阻值和反向电阻阻值。一般来说，反向电阻阻值为无穷大，有的万用表显示为1，有的万用表不显示。以下，左图为正向电阻测量结果，右图为反向电阻测量结果。



第二步：将万用表设置到检测二极管模式（LOGO位置指向档位），测量二极管正向导通和反向导通。以下，左图为二极管正向导通测量结果，右图为反向二极管导通测量结果。这一方法可以检测二极管的导通性能以及是否有短路情况。



另注：上图中展示的整流桥为强元芯质量出品ASEMI品牌方桥桥堆，型号为KBPC5010。

以上就是测量整流桥的方法，您get到了吗？感谢强元芯专业技术工程师倾力解答。如后期客户朋友有任何关于整流桥操作方法的疑问需求，强元芯专业工程师将第一时间为您解答。




强元芯12年专注电源领域，品质值得信赖，选择强元芯让您更放心。欢迎将您的问题反馈到服务热线，强元芯会为您尽快解答。
