电路接地不用愁 强元芯ASEMI半导体教你绝世好方法作者：asemi-李敏秋 发布于：2015/1/22 8:00:00 点击量：

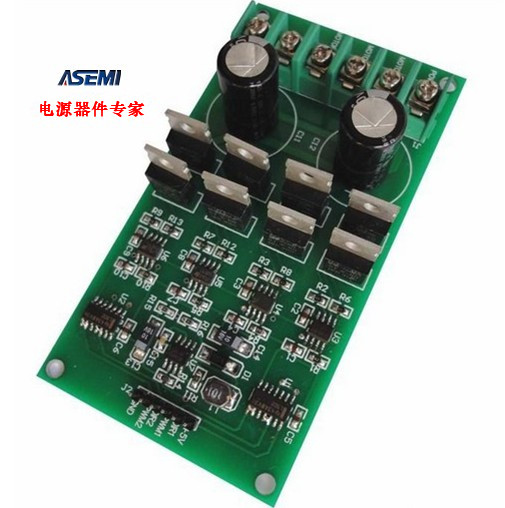

导读：在现代这个快速发展的科技社会中，电子产品占据了我们生活的大部分。电子元器件整流桥堆2w10作为电源板上最重要的元器件，它的品质决定了电源板的品质。而电子产品的质量有保障还不够，在进行电路设计的时候也要注意。在电路设计中，除了要正确进行接地设计、安装,还要正确进行各种不同信号的接地处理。今天，强元芯ASEMI半导体就教你如何更好地进行电路接地~~~
下面就接地问题提出一些看法及方法：
（1）控制系统宜采用一点接地。一般情况下,高频电路应就近多点接地，低频电路应一点接地。频率在1MHz以下,可用一点接地；高于10MHz时，采用多点接地；在1～10MHz之间可用一点接地，也可用多点接地。
（2）交流地与信号地不能共用。由于在一段电源地线的两点间会有数mV甚至几V电压，对低电平信号电路来说，这是一个非常重要的干扰，因此必须加以隔离和防止。
（3）浮地与接地的比较。全机浮空即系统各个部分与大地浮置起来，这种方法简单，但整个系统与大地绝缘电阻不能小于50MΩ。这种方法具有一定的抗干扰能力，但一旦绝缘下降就会带来干扰。
（4）模拟地。为了提高抗共模干扰能力，对于模拟信号可采用屏蔽浮技术。
（5）屏蔽地。在控制系统中为了减少信号中电容耦合噪声、准确检测和控制，对信号采用屏蔽措施是十分必要的。
Q1：为什么要接地?
Answer：接地技术的引入最初是为了防止电力或电子等设备遭雷击而采取的保护性措施，目的是把雷电产生的雷击电流通过避雷针引入到大地，从而起到保护建筑物的作用。同时，接地也是保护人身安全的一种有效手段，当某种原因引起的相线和设备外壳碰触时，设备的外壳就会有危险电压产生，由此生成的故障电流就会流经PE线到大地，从而起到保护作用。
Q2：接地的定义
Answer:在现代接地概念中、对于线路工程师来说，该术语的含义通常是‘线路电压的参考点’；对电气工程师来说，它是绿色安全地线或接到大地的意思。一个比较通用的定义是“接地是电流返回其源的低阻抗通道”。注意要求是“低阻抗”和“通路”。
Q3：合适的接地方式
Answer:接地有多种方式，有单点接地，多点接地以及混合类型的接地。而单点接地又分为串联单点接地和并联单点接地。
Q4：单板上的信号如何接地?
Answer：对于一般器件来说，就近接地是最好的，采用了拥有完整地平面的多层板设计后，对于一般信号的接地就非常容易了，基本原则是保证走线的连续性，减少过孔数量；靠近地平面或者电源平面等。
Q5：单板的接口器件如何接地?
Answer：一般来说会单独分割出一块独立的接口地，与信号地的连接采用细的走线连接，可以串上0欧姆或者小阻值的电阻。细的走线可以用来阻隔信号地上噪音过到接口地上来。同样的，对接口地和接口电源的滤波也要认真考虑。
Q6：带屏蔽层的电缆线的屏蔽层如何接地?
Answer：屏蔽电缆的屏蔽层都要接到单板的接口地上而不是信号地上，这是因为信号地上有各种的噪声，如果屏蔽层接到了信号地上，噪声电压会驱动共模电流沿屏蔽层向外干扰，所以设计不好的电缆线一般都是电磁干扰的最大噪声输出源。

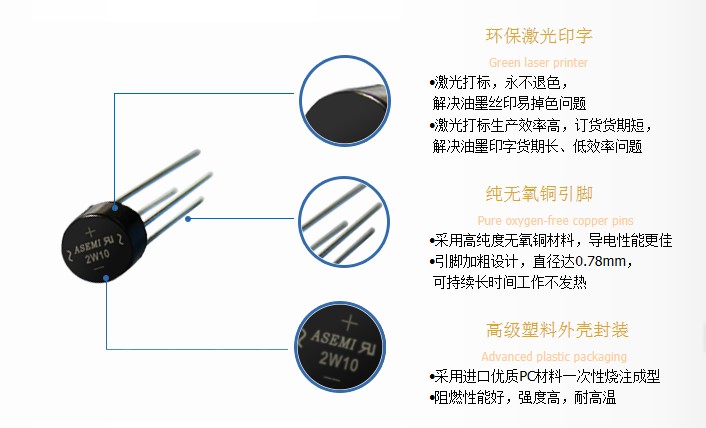

看完了小编跟大家分享关于电路中各种接地的办法，小伙伴们是不是都学会了如何接地？希望能够帮助到有需要的小伙伴们！我们购买产品都是希望能够买到质量最好的，只有高质量的产品才能给我们带来安心的感觉。那么选购必不可少的高品质的整流桥2w10该找谁呢？强元芯ASEMI在深圳华强北等待您的到来。
强元芯电子有限公司，12年专注于电源领域，致力于半导体行业，坚持“信誉第一，客户至上”的经营理念，我们用心，只为让你放心。从心所愿，强悍出击，相信你的选择没有错。强元芯，期待与您携手前进、共创辉煌！ 您还在犹豫什么呢？马上拿起您的电话吧，拨打我们的热线电话：400-9929-667. 您也可以直接拨打我们的客服电话：0755-83239588，或者加QQ：800023533
