二极管封装——TO-220封装



本文主要介绍二极管封装中的TO-220封装，会详细讲到它的应用领域、封装类型及其规格参数。

应用领域

二极管封装中最常用到封装之一就是TO-220封装，广泛应用于开关电源、变频器、驱动器和通信设备等电路。

封装类型

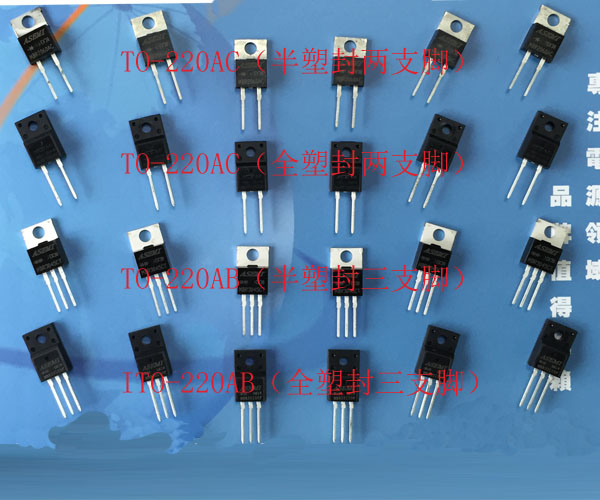

大封装类型可分为半塑封封装和全塑封装，又可以叫金属封装和塑料封装，用咱们客户通俗的话也可以叫铁头和塑封两种封装，TO-220再细分有：ITO-220AB（全塑封三支脚）、TO-220AB（半塑封三支脚）、ITO-220AC（全塑封两支脚）、TO-220AC（半塑封两支脚）

规格参数

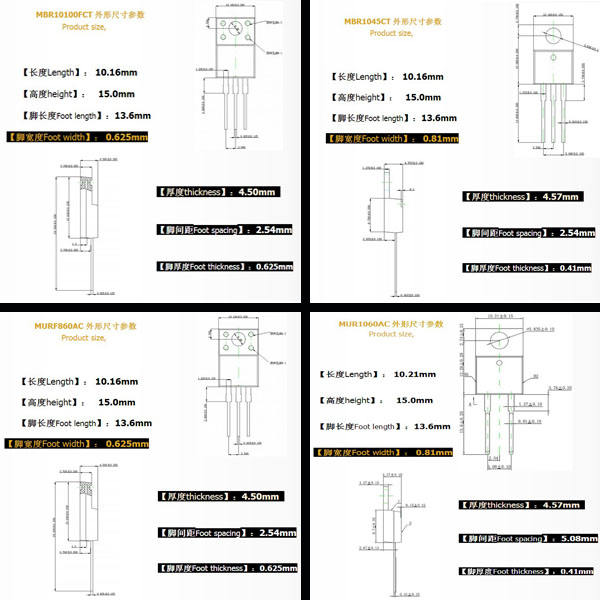

二极管封装中的TO-220因为厂家的不同，产品体积上会稍有偏差，这里以咱们ASEMI半导体系列的为例，但是所以的TO-220脚距是一样的，间距都为：2.54mm，而咱们ASEMI半导体品牌主营肖特基二极管和超快恢复二极管，其中肖特基系列电流有10A-60A，电压45V-200V，而超快恢复系列有5A-30A，电压200V-600V，封装规格以咱们几个比较普遍的型号为例，请看下图。
