强元芯电子教你好方法：如何提高电子产品的抗干扰能力？

导读：相信很多电子设计师们在研制带处理器的电子产品时，总会被电子产品的各种问题困扰着？想知道如何提高抗干扰能力和电磁兼容性？现在强元芯电子就教给你好方法，让你以后再也不用纠结了~

下面就跟随着强元芯来看一下应该考虑的问题有哪些吧？

1、 下面的一些系统要特别注意抗电磁干扰：

(1) 微控制器时钟频率特别高，总线周期特别快的系统。

(2) 系统含有大功率，大电流驱动电路，如产生火花的继电器，大电流开关等。

(3) 含微弱模拟信号电路以及高精度A/D变换电路的系统。

2、 为增加系统的抗电磁干扰能力采取如下措施：

(1) 选用频率低的微控制器

选用外时钟频率低的微控制器可以有效降低噪声和提高系统的抗干扰能力。同样频率的方波和正弦波，方波中的高频成份比正弦波多得多。虽然方波的高频成份的波的幅度，比基波小，但频率越高越容易发射出成为噪声源，微控制器产生的最有影响的高频噪声大约是时钟频率的3倍。

(2) 减小信号传输中的畸变

微控制器主要采用高速CMOS技术制造。信号输入端静态输入电流在1mA左右，输入电容10PF左右，输入阻抗相当高。

高速CMOS电路的输出端都有相当的带载能力，即相当大的输出值，将一个门的输出端通过一段很长线引到输入阻抗相当高的输入端，反射问题就很严重，它会引起信号畸变，增加系统噪声。

当Tpd＞Tr时，就成了一个传输线问题，必须考虑信号反射，阻抗匹配等问题。

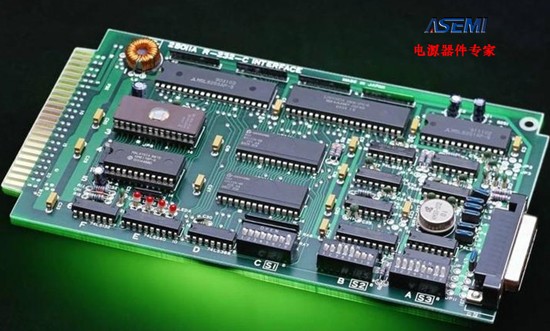

信号在印制板上的延迟时间与引线的特性阻抗有关，即与印制线路板材料的介电常数有关。

在印制线路板上，信号通过一个7W的电阻和一段625px长的引线，线上延迟时间大致在4~20ns之间。也就是说，信号在印刷线路上的引线越短越好，最长不宜超过625px。而且过孔数目也应尽量少，最好不多于2个。

用以下结论归纳印刷线路板设计的一个规则：

信号在印刷板上传输，其延迟时间不应大于所用器件的标称延迟时间。

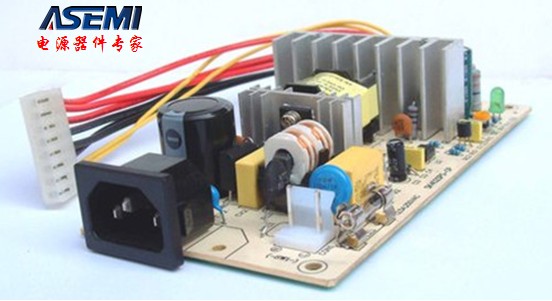

电子产品是当今社会不可缺少的物品，同时这也对人们生活存在着极大的人身安全威胁。想要生产高质量的电子产品，那么电路板的设计就尤为重要，而电源器件作为电源板上不可缺少的一部分，它的品质也直接决定了电源板的品质。那么采购高质量的电源器件该找谁？深圳强元芯电子期待与您的合作！

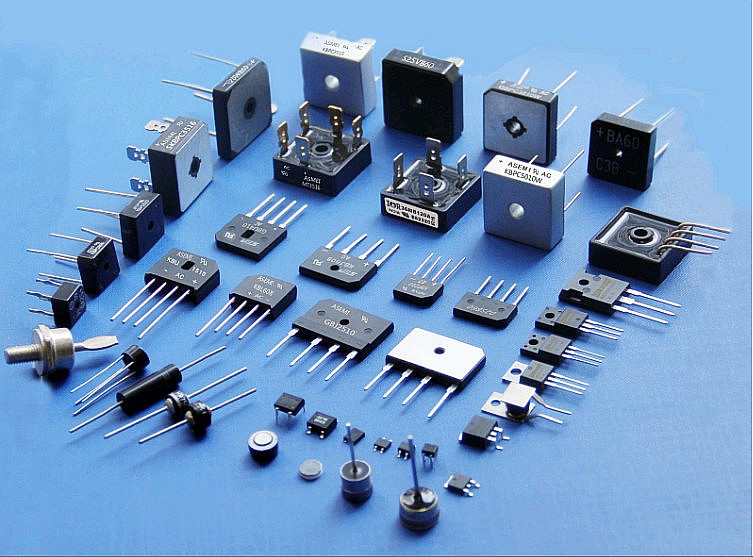

强元芯电子的所有电源器件均采用台湾进口芯片和进口优质PC材料一次性封装成型，产品均通过SGS、均符合欧盟ROHS认证产品，美国UL认证，质量有保证。

强元芯电子有限公司，位于深圳市华强北。13年专注于整流桥及肖特基二极管的研发与生产，致力于半导体行业，专注电源领域，恪守“诚信，专业，务实”的服务理念，终于赢得了众多客户的一致好评和信赖。从心所愿，强悍出击，相信你的选择没有错。强元芯，期待与您携手前进、共创辉煌！

您还在犹豫什么呢？马上拿起您的电话吧，拨打我们的热线电话：400-9929-667.

您也可以直接拨打我们的客服电话：0755-83239588，或者加QQ：800023533
